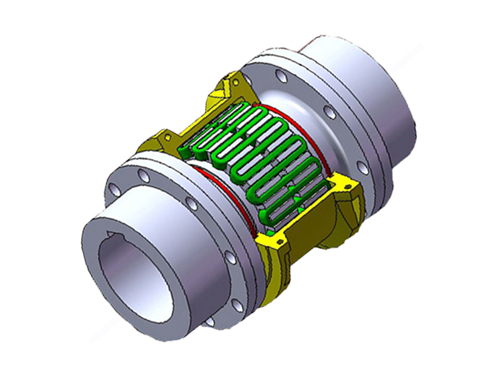

JSS型雙法蘭聯接型聯軸器
- 簡介：本聯軸器已列為國家標準GB6069-85,適用于各種機械聯接兩同軸線的傳動軸;通常用于起動頻繁的高低速傳動.工作溫度為-40～ 120℃;
產品詳細

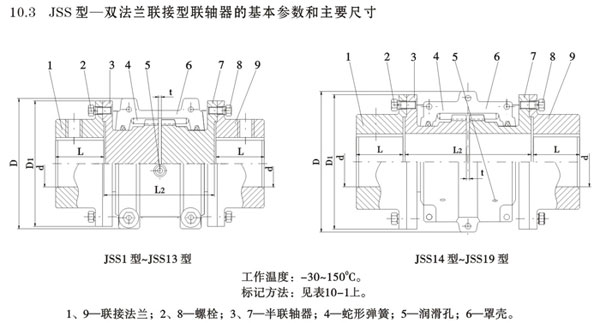

| 型號 |
公稱轉矩 Tn |
許用轉速 np |
軸孔直徑 d |
軸孔長度 L |
兩軸端距離L2 | D | D1 | l | 重量 | 潤滑油 | |
| *小 | *大 | ||||||||||
| /N·m | /r·min-1 | /mm | /kg | ||||||||
| JSS1 | 45 | 3600 | 18、19、20、22、24、25、28、30、32、35 | 35 | 89 | 203 | 97 | 86 | 5 | 3.86 | 0.0272 |
| JSS2 | 140 | 22、24、25、28、30、32、35、38、40、42 | 42 | 216 | 106 | 94 | 5.266 | 0.0408 | |||
| JSS3 | 224 | 25、28、30、32、35、38、40、42、45、48、50、55、56 | 54 | 114 | 112 | 8.44 | 0.0544 | ||||
| JSS4 | 400 | 32、35、38、40、42、45、48、50、55、60、63、65 | 60 | 111 | 135 | 125 | 12.53 | 0.068 | |||
| JSS5 | 630 | 40、42、45、48、50、55、56、60、63、65、70、71、7580 | 73 | 127 | 300 | 148 | 144 | 19.61 | 0.0682 | ||
| JSS6 | 900 | 48、50、55、56、60、63、65、70、71、75、80、85 | 80 | 159 | 152 | 24.65 | 0.1135 | ||||
| JSS7 | 1800 | 55、56、60、63、65、70、71、75、80、85、90、95 | 89 | 184 | 406 | 190 | 178 | 39.4 | 0.173 | ||
| JSS8 | 3150 | 65、70、71、75、80、85、90、95、100、110 | 102 | 211 | 209 | 60.38 | 0.254 | ||||
| JSS9 | 5600 | 2440 | 75、80、85、90、95、100、110、120、125、130 | 90 | 203 | 251 | 250 | 6 | 98.97 | 0.427 | |
| JSS10 | 8000 | 2250 | 80、85、90、95、100、110、120、125、130、140、150 | 104 | 210 | 276 | 276 | 137.58 | 0.508 | ||
| JSS11 | 12500 | 2025 | 90、95、100、110、120、125、130、140、150、160、170 | 120 | 246 | 406 | 308 | 319 | 10 | 196.58 | 0.735 |
| JSS12 | 18000 | 1800 | 110、120、125、130、140、150、160、170、180、190 | 135 | 257 | 346 | 346 | 259.69 | 0.908 | ||
| JSS13 | 25000 | 1650 | 120、125、130、140、150、160、170、180、190、200 | 152 | 267 | 384 | 386 | 340.5 | 1.135 | ||
| JSS14 | 35500 | 1500 | 100、110、120、125、130、140、150、160、170、180、190、200、220、240、250 | 173 | 345 | 371 | 453 | 426 | 442.7 | 1.95 | |
| JSS15 | 50000 | 1350 | 110、120、125、130、140、150、160、170、180、190、200、220、240、250、260、280 | 186 | 356 | 406 | 501 | 457 | 552.06 | 2.81 | |
| JSS16 | 63000 | 1220 | 125、130、140、150、160、170、180、190、200、220、240、250、260、280、300、320 | 220 | 384 | 444 | 566 | 527 | 836.27 | 3.49 | |
| JSS17 | 90000 | 1100 | 100、110、120、125、130、140、150、160、170、180、190、200、220、240、250、260、280、300、320 | 249 | 400 | 491 | 630 | 591 | 1099.58 | 3.77 | |
| JSS18 | 125000 | 1050 | 110、120、125、130、140、150、160、170、180、190、200、220、240、250、260、280、300、320、340、360 | 276 | 411 | 508 | 676 | 660 | 1479.59 | 4.4 | |
| JSS19 | 160000 | 900 | 110、120、125、130、140、150、160、170、180、190、200、220、240、250、260、280、300、320、340、360、380 | 305 | 444 | 576 | 757 | 711 | 1856.86 | 5.63 | |
JSS型雙法蘭聯接型聯軸器產品特點：
1、減振性好，使用壽命長
2、承受變動載荷范圍大，起動安全
3、傳動效率高，運行可靠
4、噪聲低，潤滑好
5、結構簡單，裝拆方便
6、允許有較大的安裝偏差
本聯軸器已列為國家標準GB6069-85，適用于各種機械聯接兩同軸線的傳動軸；通常用于起動頻繁的高低速傳動。工作溫度為-40～ 120℃；傳遞公稱扭矩為40～25000N.m。滾子鏈條聯軸器，具有結構簡單，裝拆容易；尺寸緊湊，工作可靠效率高，壽命長，適用各種工作環境，維修方便，成本低廉等特點。軸孔型式有圓柱形(Y)、圓錐形(Z)和短圓柱形(J)。軸孔和鍵槽的型式和尺寸按國家標準GB3852-83《聯軸器軸柱和鍵槽型式及尺寸》的規定加工。半聯軸器采用精密鑄造，鑄鋼ZG35Ⅱ，軸孔和鍵槽采用拉制成型。鏈條均采用符合國家標準名牌的*產品配套。
